75吨循环流化床锅炉结构图
2015-07-14
75吨循环流化床锅炉结构简单、紧凑 ，不朽情缘官网集团设计、制造的75吨循环流化床低床压运行 ，炉内背压减小 ，二次风区域物料浓度降低 ，二次风穿透扰动效果增强 ，燃烧效率高。

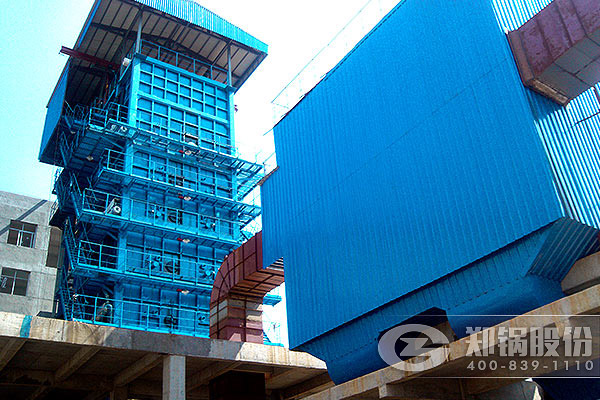

75吨循环流化床锅炉结构图具体如下：
1.燃烧装置
流化床布风板接纳水冷布风板结构 ，风帽间风板上填保温混凝土和耐火混火混凝土�？掌治淮畏缂岸畏� ，一次风从炉膛水冷风室二侧进入 ，经布风板风帽小孔进入燃烧室。二次风在布风板上高度偏向分二层送入。
2.给煤装置
本锅炉炉前安排给煤管 ，煤通过给煤管送入燃烧室。给煤管上安排有送煤风和播煤风 ，以防给煤梗塞。送煤风接一次冷风 ，播煤风接一次热风 ，二股风合计约为总风量的4% ，每只送风管、播煤风管应安排一只风门 ，以调理送煤风量。
3.分料及返料装置
该锅炉接纳高温旋风疏散器装置 ，疏散装置安排在炉膛出口。在疏散器下部安排了返料装置。疏散下来的飞灰经返料装置送回炉膛继续燃烧。返料风应接风门及流量计用来调理风量。经过疏散器疏散的烟气从疏散器出口筒 ，流经水平烟道进入尾部烟道加热尾部受热面。
4.锅筒及内部装置
锅筒内部装置由旋风疏散装置、顶部百叶窗、加药管、排污管、再循环管、紧急放水管等组成。锅筒上还设置有高、低读水位表、压力表、宁静阀、放气阀、自用蒸汽阀等附件。
除了上述结构外 ，75循环流化床锅炉结构还包括水冷系统、过热器系统、省煤器系统、空气预热器等 ，不朽情缘官网集团设计、制造的75吨循环流化床锅炉低床压运行 ，炉内背压减小 ，二次风区域物料浓度降低 ，二次风穿透扰动效果增强 ，燃烧效率高。
